Guide om snabbfästen
Mekaniskt eller hydrauliskt snabbfäste till minigrävaren?
På en liten grävare är det inte självklart att hydraulik sparar tid. Fästets vikt, bygghöjd och hur du byter redskap spelar också roll.
Vi använder både små grävmaskiner och olika redskap. Vår erfarenhet är att ett mekaniskt snabbfäste ofta går fortare när lätta redskap ska bytas på en liten maskin. Föraren behöver kliva ur, men själva bytet kan gå snabbt.
På större maskiner upplever vi att hydrauliska snabbfästen gör mer nytta, eftersom redskapen blir tyngre.
Mekaniskt snabbfäste

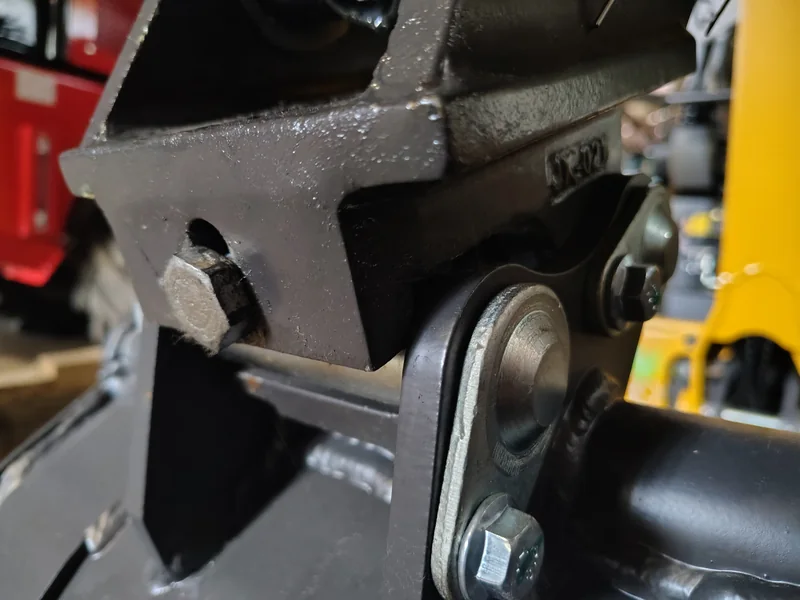

Mekaniskt snabbfäste – vikt och redskapsbyte
Ett mekaniskt fäste manövreras för hand. Den mekaniska lösning vi oftast använder har en låssprint och ett stag som manövreras med ett verktyg.
För lätta skopor och andra små redskap kan det vara ett praktiskt val. Du behöver lämna förarplatsen, men behöver ofta ändå justera ett redskap som ligger snett innan det går att koppla.
Det finns olika mekaniska konstruktioner. Följ instruktionen för det monterade fästet.
Hydrauliskt snabbfäste
Hydrauliskt snabbfäste och säkerhetssprint
Hydrauliken öppnar och låser fästets mekanism. På vissa konstruktioner kan bytet göras från förarplatsen, medan andra också kräver ett manuellt moment.
Det går därför inte att lova att ett hydrauliskt fäste alltid låter dig stanna i maskinen. Ett fäste kan ha en separat säkerhetssprint, och då avgör fästets instruktion när och hur den ska användas.
Hydraulisk låsning är bekväm vid tyngre redskap. På små maskiner märks fästets egen vikt mer, och kopplingen kan kräva mer precision.
Vikt och geometri
Så påverkar vikt och bygghöjd brytkraften
Fästets egen vikt lägger till massa längst ut på stickan, alltså grävarmens yttre del. På en liten maskin kan den extra vikten märkas tydligare.
Fästets bygghöjd förändrar avståndet till skopan. Om skärets avstånd till vridpunkten ökar kan kraften vid skäret minska. Principen gäller både mekaniska och hydrauliska snabbfästen.
Fast eller tiltbar planerskopa på 80 cm?
Två skopor med samma bredd behöver inte ge samma kraft i grävningen. En tiltmekanism tillför vikt och kan bygga extra mellan infästningen och skopan. Då förändras både lasten på stickan och geometrin.
Skillnaden beror alltså på hela konstruktionen, inte bara skopans bredd.
Mätpunkterna

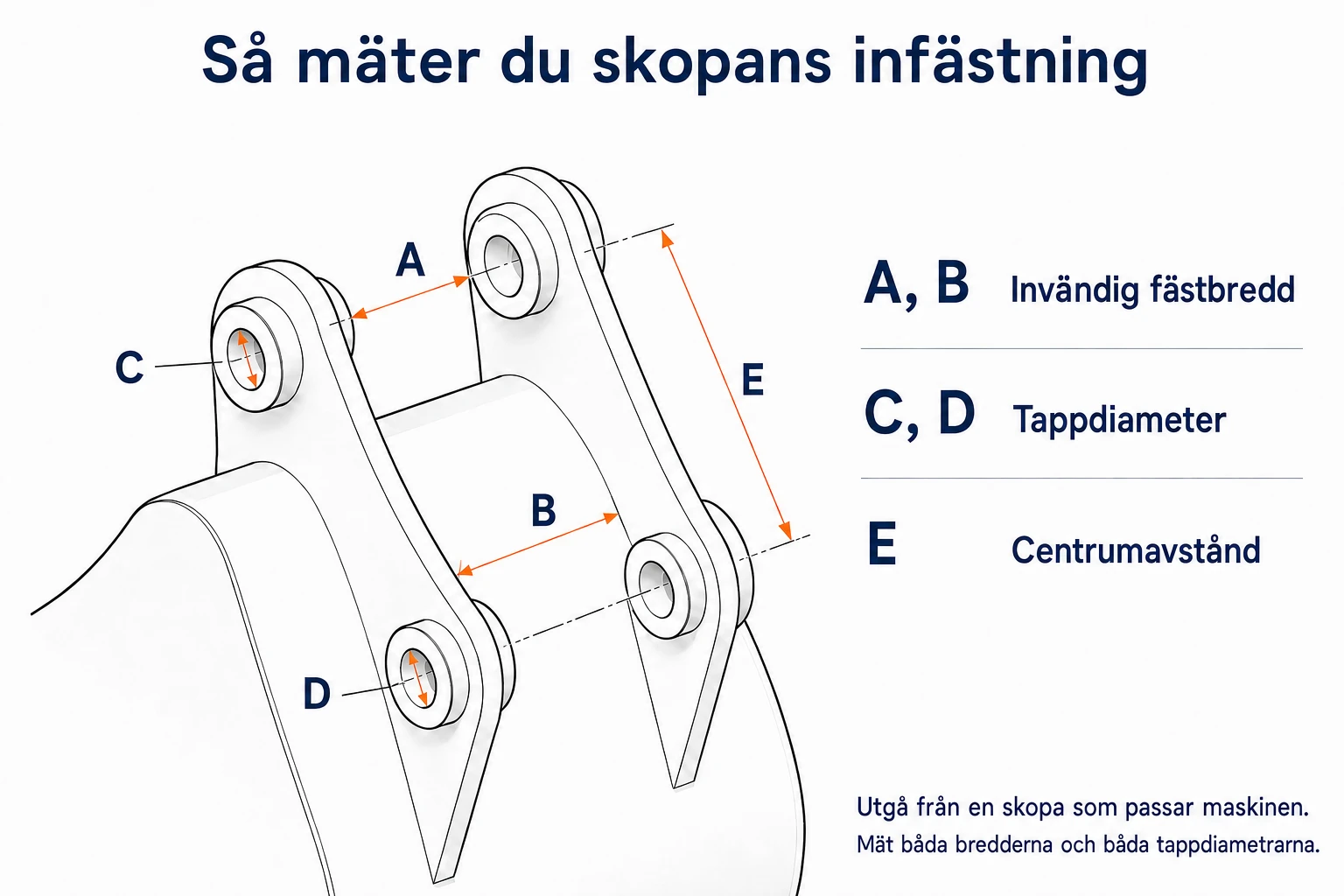

Så mäts skopans infästning
A och B: invändig bredd mellan fästöronen vid de två tappositionerna.
C och D: tappdiametern vid respektive position.
E: avståndet mellan tapparnas centrum, inte från kant till kant.
Anteckna båda bredderna och båda diametrarna. De behöver inte vara lika på varje konstruktion. Ritningen visar inte toleranser eller mått för en viss modell.
Rippa – måttunderlag
Fästmått för Rippa – R10 till R57
Modellbeteckningarna är hämtade från Rippas måttunderlag. Jämför hela beteckningen: olika utföranden inom en modellserie kan ha olika fästen.
| Modell i underlaget | Tappdiameter | Fästbredd / gap | Centrumavstånd |
|---|---|---|---|
| R319 / R10 | 25 mm | 92 mm | 90 mm |
| R328 | 30 mm | 99 mm | 125 mm |
| R18-4 / R322L | 30 mm | 122 mm | 130 mm |
| R330 / R22-2 | 30 mm | 111 mm | 140 mm |
| R350 / R32-3 | 40 mm | 136 mm | 185 mm |
| R57-1 | 45 mm | 155 mm | 260 mm |
Måtten avser beteckningarna i tabellen. Kopplingen mellan exempelvis R57-1 och ett aktuellt R57 Pro-utförande behöver bekräftas innan tabellen används för beställning. Tabellen anger bara en bredd och en tappdiameter per rad.
R10, R13, R15 och Huayee
De R10-, R13- och R15-utföranden vi beskriver använder samma typ av fäste. Fästtypen är också kompatibel med de Huayee-utföranden i klasserna 1–1,8 ton som jämförelsen gäller.
R13, R15 och Huayee står däremot inte uttryckligen i måttabellen. Tabellen kan därför inte användas som ett exakt måttblad för de modellerna. Uppgiften om kompatibilitet omfattar inte automatiskt alla årsmodeller och utföranden.
Passar redskap från en annan liten minigrävare?
Det beror på fästet. Att två grävare väger ungefär lika mycket betyder inte att redskapen passar mellan dem. Tappdiameter, bredd och avståndet mellan tapparna behöver stämma. Mätritningen visar de tre måtten och tabellen ovan innehåller de modellmått vi har underlag för.
Även redskapets vikt, belastning och hydraulkrav måste passa maskinen.
Vanliga frågor om snabbfästen
Behöver jag hydrauliskt snabbfäste på en liten grävare?
Det är framför allt en fråga om hur du vill byta redskap. Vår erfarenhet är att ett mekaniskt snabbfäste ofta går fort att använda på en liten grävare med lätta redskap. Då kliver du ur maskinen vid bytet. Det hydrauliska fästet öppnas och låses med hydraulik. Vilka manuella moment som ändå behövs beror på fästets låsning. På större maskiner med tyngre redskap upplever vi att hydrauliken gör mer nytta.
Påverkar ett snabbfäste brytkraften?
Ja, geometrin kan påverkas. Om avståndet från skopans vridpunkt till skäret ökar kan kraften vid skäret minska. Skillnaden beror på fästet, skopan och arbetsläget.
Vad ska jag mäta på infästningen?
Invändig bredd vid båda tappositionerna, båda tappdiametrarna och centrumavståndet mellan tapparna. Jämför också fästtyp och dokumentation; tre mått är inte en komplett kompatibilitetskontroll.
Har R10, R13 och R15 samma fäste?
Våra beskrivna R10-, R13- och R15-utföranden använder samma fästtyp. Den är även kompatibel med de Huayee-utföranden i klasserna 1–1,8 ton som jämförelsen gäller. Årsmodell och utförande behöver stämma.
Underlag till guiden
Erfarenheterna kommer från arbetet med våra maskiner. Modellmåtten kommer från Rippas underlag för redskapsinfästning. Generella uppgifter om säkerhetssprintar och fästtyper har jämförts med HSE:s information om snabbfästen. Sambandet mellan låg bygghöjd och bevarad brytkraft beskrivs även av Caterpillar.
